EP0 autocad基礎教學說明
這個播放清單會做
autocad基礎教學的講解
記得每個檔案都要儲存
因為我們會使用自己練習畫的圖
作為練習的教材
所以要保留自己畫的圖
才能一步一步跟著練習
像我會存在同一個檔案裡面
就不會找不到



fb 徐偉珍老師

EP1
讓autocad圖示變大
在桌面autocad捷徑右鍵>內容
>相容性>變更高DPI設定
打勾 覆寫高DPI縮放比例行為>確定
重新打開autocad
發現功能變大

fb 徐偉珍老師

EP2
設定英文輸入法
電腦>設定>時間與語言>語言
>新增語言
>(輸入EN)找英文輸入法
>僅勾選安裝語言套件
(其他都不勾)
>安裝

以後電腦多了英文輸入法
畫圖直接用英文輸入法
免除中英轉換的問題

fb 徐偉珍老師

EP3 正三角形
F10打開極軸追蹤
@距離<角度
畫一條10公分的線
@10<120
C封閉

FB 徐偉珍老師

EP4 接合線段成為聚合線+偏移
選取線段 修改>接合
就會變成聚合線
點選偏移
ESC或空白鍵結束


FB 徐偉珍老師

EP5 autocad 複製
選取複製

FB 徐偉珍老師
EP6 autocad 弧、橢圓

FB 徐偉珍老師

EP7 autocad內接圓形 內接多邊形

FB 徐偉珍老師

EP8  autocad矩形 裁減 移動

EP9  autocad矩形 裁減 旋轉

EP10 autocad 矩形 移動 鏡射
矩形@13.6578,1.8196

EP11  autocad 裁減 線



EP12  autocad環形陣列(獅子)



EP13autocad移動 比例 裁減(獅子)
比例 >選取物件>基準點
R參考>SPACE>點長度>SPACE>
P兩點>點長度>SPACE>




EP14 autocad 圓形 線 延伸(OK棒)

FB 徐偉珍老師

ep15 弧 矩形(燈泡)

矩形 @60,90
弧>起點 終點 半徑 60
弧>起點 終點 半徑 -60



FB 徐偉珍老師
EP16 autocad 用建構線畫出30 60 90的三角形





EP17 autocad 建構線二等分
建構線>二等分>
點選頂點 起點 終點





FB 徐偉珍老師
EP18 autocad三點圓 二點圓  等腰三角形
用線畫出底邊56 高28的等腰三角形
強制鎖點 ctrl+右鍵(小鳥)





FB 徐偉珍老師
EP19 autocad 線  弧 鏡射 內接多邊形(小鳥)





FB 徐偉珍老師
EP20 autocad 已知邊長畫三角形 相切三個圓(奇怪的眉毛)
畫一個三角形
邊長88 66 33
相切 相切 半徑6
相切 相切 相切 *2





FB 徐偉珍老師
EP21 autocad 圓形練習
畫一條長度90的線
以兩端為圓心
畫出直徑70與50的圓
相切 相切 半徑100
相切 相切半徑 50





FB 徐偉珍老師
EP22 autocad裁剪練習 雲朵假髮
打開第20題的練習檔案
複製一個做裁剪練習
旋轉
移動到EP21的練習檔案





FB 徐偉珍老師
EP23 autocad裁剪練習 眉毛
打開第20題的練習檔案
複製一個做裁剪練習
旋轉
移動到EP21的練習檔案



FB 徐偉珍老師
EP24 autocad 圓角矩形 倒角矩形 填充線
統一設為10





FB 徐偉珍老師
EP25 autocad邊長30的正六邊形 旋轉 偏移 位移
偏移6
移動到EP21的練習檔案





FB 徐偉珍老師
EP26 autocad 等分 等距的不同(蝴蝶結)
用線畫長100寬50的矩形
繪製 等分 輸入數字
看不到點>格式>點型式
等距不一定整除(要輸入分段長度)





FB 徐偉珍老師
EP27 autocad 圓角矩形 弧 鏡射 圓角矩形怎樣變成矩形(蝴蝶結)





FB 徐偉珍老師
EP28 autocad 繪製兩個同心圓跟4個4分點圓(像小叮噹的熊)
同心圓大圓直徑80 小圓半徑20
把檔案移到EP21的練習檔案
將EP26也移到這裡組合



EP29 autocad 同心圓 偏移 聚合線箭頭
半徑28的圓
偏移8 偏移10 esc
聚合線
起點寬度10 終點寬度10
指定長度 滑鼠左鍵點一下
起點寬度30 終點寬度0
指定長度 滑鼠左鍵點一下

EP30 autocad 聚合線聖誕樹
起寬10 終寬10 長18
起寬66 終寬6 長18
起寬50 終寬6 長16
起寬40 終寬6 長14
起寬30 終寬6 長12
起寬20 終寬0 長10

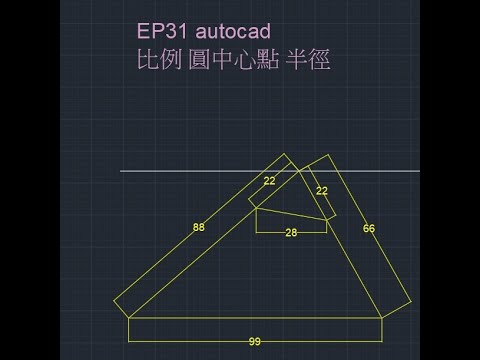

EP31 autocad 比例 圓中心點 半徑
99 88 66三角形
28線段長的等腰三角形

EP32 autocad 拉伸 虛線框與實線框的不同
拉伸一定是虛線框 不能是實線框
拉伸不能選所有東西
不然會變成移動
把EP30的檔案打開複製一個來練習
選起來 選基準點 往右15



EP33 autocad 拉伸 刪除選取多選的項目
把EP30的檔案打開複製一個來練習
多選的話
左手按shift
右手點選多選的項目進行
移除
選起來 選基準點 往上15

EP34 autocad 物件追蹤鎖點 比例 圓形 矩形

EP35 autocad 線段的倒角
不同於EP24 autocad 圓角矩形 倒角矩形
利用EP34的檔案做倒角矩形的練習
複製EP34的檔案刪除裡面的圓形
製作倒角1 長5 寬8
倒角2 長6 寬3
倒角3 長15 寬8
倒角2 長10 寬2

EP36 autocad 角度的倒角-數學問題
複製EP34的檔案刪除裡面的圓形
倒角>角度>輸入長度>enter
輸入夾角角度>enter
選擇兩條線段

倒角1 長度5 角度180-122=58
選擇兩條線段

倒角2
做輔助線成為5邊形
多邊形內角和(n-2)*180
5邊形內角和
3*180=540
540-90-90-90-153=117
長度3 角度180-117=63
選擇兩條線段

倒角3
做輔助線成為3角形
180-152=28
180-90-28=62
長度8 角度62
選擇兩條線段

倒角4
做輔助線成為3角形
180-101=79
180-79-90=11

長度10 角度11
選擇兩條線段

EP37 autocad C6 TYP 多重倒角指令
C就是倒角Chamfer
TYP代表重複
C6 TYP代表4個角距離都是6

EP38 autocad 旋轉三角形做成平行四邊形
開啟EP20 autocad
旋轉
逆時針是正的
順時針是負的

EP39 autocad 旋轉圓的角度

圓半徑88  33  16
旋轉30度 75度

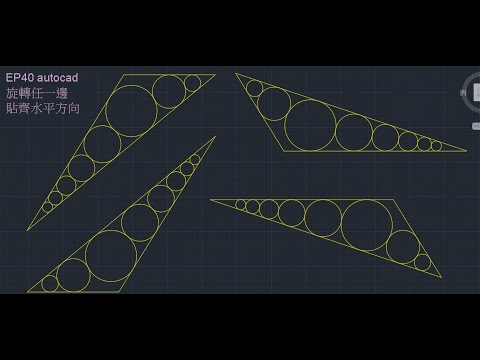

EP40 autocad 旋轉任一邊貼齊水平方向
開啟EP20

EP41 autocad 兩點參照旋轉未知角度
打開複製 EP20 與 EP40

調整比例
1.在樣板畫面中間滑鼠中鍵點兩下
2.點選調整比例的按鈕
3.如果沒有理想比例 可以按自訂新增

EP42 autocad 利用比例係數調整比例
打開33集的檔案複製1個
1.將99的底邊按比例縮放為33
2.將底邊33的三角形複製1個
3.將33的底邊按比例縮放為66
比例係數=要變成的數字/本來的數字
1.33/99
2.66/33

EP43 autocad 利用建構線與比例畫出有角度的梯形

已知底邊66 角度 66 66 頂邊19
不知道高度，要怎麼畫出梯形?
180-66=114
比例係數=要變成的數字/本來的數字
因為要製作頂邊  記得用複製
19/66

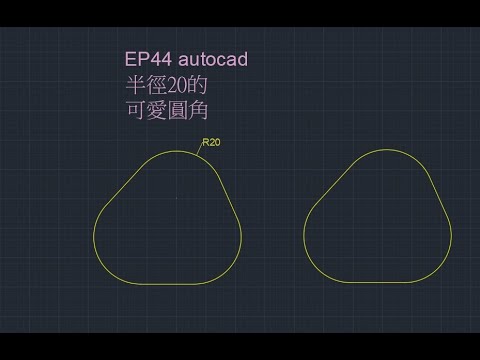

EP44 autocad 半徑20的可愛圓角
複製EP33的檔案
半徑 20 多重

EP45 autocad 圓角具有修剪功能
繪製圖形製作半徑20的多重圓角

EP46 autocad 圓角是友誼的橋樑(多重偏移)

畫一條線段36的線
多重偏移 距離9*4次

EP47 autocad 對齊指令調整比例

複製EP42 EP43 的圖形
並將42的兩個三角形群組
上方面板>修改>3D作業>對齊
下方面板>修改>對齊
第一點>基準點>一定要對到
第二點>參考點
第三點>方向點



EP48 autocad 指定鏡射距離
複製EP38的平行四邊形
指定距離60的鏡射



EP49 autocad 指定鏡射角度(數學問題)
複製EP42底邊33的三角形
以點A為基準點
鏡射出往上66度與往下66度
的三角形各一個
往上66度的三角形
@666<-99
往下66度的三角形
@666<33

EP50 autocad 室內設計門的畫法(偏移)(弧)(裁剪)(拉伸)

EP51 autocad 室內設計拖鞋的畫法
矩形@9,25.5
距離上方5公分的橫線
偏移8公分
多重圓角3 線 弧 複製

EP52 autocad 室內設計水壺的畫法
矩形@6,18

橢圓 軸 終點

EP53autocad 箭頭的畫法(偏移)(多邊形)(線)

EP54 autocad 鑽石極座標角度追蹤45倍數

EP55 autocad 章魚
小圓半徑6
大圓半徑36

EP56 autocad 大圓半徑36
大圓半徑36

EP57 autocad 海豹

EP58 autocad 葡萄
圓半徑16  28

EP59 autocad 西瓜  建構線60 120
圓 半徑36
橢圓 軸 終點

EP60 autocad建構線的偏移

EP61 autocad 用聚合線畫扁梳子
聚合線段9.6
線往右0.3長度9  等分9
聚合線 0.6 0.3   3
聚合線 寬度1

EP62 autocad 用聚合線畫衣架

EP63 autocad 一朵小花弧
66正方形

EP64 autocad 一隻小雨傘弧 聚合線分解成線

正方形 66 分解成線段
偏移33(十字型)
弧起點終點半徑33 從右到左繪製
四等分下方線段 裁剪不要的
弧起點終點半徑9 從左到右繪製
四等分上方線段
弧起點終點半徑66
逆時針方向是正的
順時針方向是負的

EP65 autocad 橢圓形的眼睛
同心圓 半徑36的大圓 直徑9的小圓
往外偏移9
橢圓 軸 終點

EP66 autocad 立方體 橢圓 面紙盒的繪製
查詢尺寸 打開極座標 36 60 90 追蹤
11.5  23.5 8.6
橢圓短軸6長軸18
中心點橢圓





EP67 autocad 變成兔子

EP68 autocad 太極 聚合線弧
大圓直徑36  小圓半徑3



EP69 autocad 室內設計有質感的畫框
邊長36的正六邊形
我們把EP67集的兔子跟EP13的獅子放入畫空中，就完成牆上的動物掛畫了

EP70 autocad 帶刺的玫瑰 (聚合線的弧) (內接多邊形)
邊長36的正六邊形

EP71 autocad 室內設計 花(多邊形)(弧)
正方形邊長9
五邊形邊長9
三點弧複製

EP72 autocad 室內設計 8個花瓣(多邊形)(弧)(鏡射)

邊長6的正8邊形與正三角形
弧鏡射

EP73 autocad 室內設計 6個花瓣(多邊形)(弧)(鏡射)

邊長6的正6邊形

EP74 autocad 室內設計 枕頭(雲形線凝合)

極座標 跟物件鎖點先關閉
有凹凸的地方點近一點
平緩的地方點遠一點
c封閉
選線
在三角形掣點左鍵改成控制點點
調整平滑程度
再按雲形線凝合
打開物件鎖點的最近點
(線上的都可以被鎖點)
空白鍵結束
最後把修改過的設定調整回來
最近點關掉
延伸線以上打勾

EP75 autocad 微笑女孩(打開物件鎖點追蹤)(等分)(圓)(弧)
圓 半徑18



EP76 autocad 小丑(等分)(聚合線弧)(接合線段成為聚合線)
圓 半徑18
聚合線弧 左邊開始 角度-180
裁剪
接合線段成為聚合線
往內偏移2兩次 刪除最外面一條線
半徑3、18 的同心圓
相切 相切 半徑6
內接三角形

EP77 autocad 製作圖塊(用圖塊等分)
使用EP75 的 微笑女孩
建立圖塊 名稱 girl
建立基準點
360線段
等分 6 圖塊

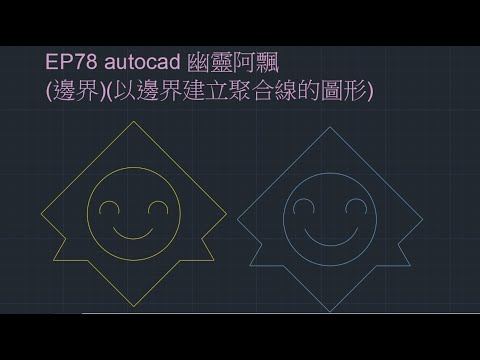

EP78 autocad 幽靈阿飄(邊界)(以邊界建立聚合線的圖形)
圓半徑18
內接多邊形 3 4
點圓將掣點拉大
填充線>邊界
點選要建立邊界的背景範圍
他就會建立聚合線
按空白鍵結束
按住滑鼠左鍵 把圖形拖出來

EP79 autocad 用邊界建立圖塊(邊界)(以邊界建立聚合線的圖形)
複製EP73的花 在外面畫圓
建立邊界
製作圖塊



EP80 autocad 複線(ML)
ML>空白鍵>比例(設定間距為10)>
對正方式 靠上
長度 36 最後c封閉

EP81 autocad 複線(ML)室內設計繪製櫃子
ML>空白鍵>比例(設定間距為1.8)>
對正方式 靠上
長度60 高15 最後c封閉
長度60 高35 最後c封閉
長度60 高45 最後c封閉
長度60 高55 最後c封閉



EP82 autocad 用移動工具畫梯形與平行四邊形

線左鍵點一下 拉長<66
ENTER 左鍵 ENTER

EP83 autocad 幾何花紋(複製移動練習)
六邊形 邊長30
同心圓半徑9

EP84 autocad (複製中的陣列)
3-4 複製2

EP85 autocad 室內設計書本的繪製2測量放置進autocad圖片中的角度



EP86 autocad 室內設計書本的繪製3繪製書本的外觀(立體盒子的畫法)

23 17
@23<157
@17<10
矩形@6,23
@17<120

EP87 autocad 室內設計書本的繪製4繪製書本的內頁(複製陣列的畫法)
等分18 陣列18
等分數量=陣列數量
等分9  陣列9

EP88 autocad 室內設計書本的繪製5(open book)這本書太美了，你會畫了嗎?
搜尋書  卡通
https://zh.pngtree.com/freepng/a-opened-cartoon-book_4686781.html



EP89 autocad 室內設計電扇的繪製(環形陣列)(弧)(修剪)
同心圓偏移6
偏移3

EP90 autocad 室內設計簡單版本的電扇繪製(圓角矩形)(橢圓)(圓)(偏移)
圓r1=2.5 圓r2=5 距離13
相切 相切 半徑66
鏡射  群組
環形陣列4
同心圓半徑19
偏移1.8
矩形@8,18
橢圓  軸 終點
半徑3的圓角矩形@36,6
(大圓端點距離矩形中心點24)
往上複製12公分
拉伸往內縮9-10公分
移動至中間
用線段將切點連接起來
鏡射

EP91 autocad 室內設計書本的繪製6(open book)

EP92 autocad 算出偏移的距離
小方邊長6
大方邊長36
請問偏移距離為何?
36-6=30
左邊5個間距
右邊5個間距
5+5=10
30/10=3



EP93 autocad 室內設計超級簡單的電扇繪製

圓 半徑18



EP94 autocad 平行葉脈(偏移)(修剪)(圓)(弧)(拉伸)





EP95 autocad 梅花梅花滿天下 愈冷它愈開花(偏移)(修剪)(圓)(弧)

五邊形邊長16
圓半徑9 往內偏移3
ml複線1  置中對齊
兩點圓
環形陣列
兩點圓 圓中心點半徑
弧



EP96 autocad地毯花紋(延伸)(陣列)
6邊形邊長6
半徑18的圓
分解6邊形
延伸
選取 陣列



EP97 autocad俄羅斯娃娃(圓角)(圓)(弧)(鏡射)
半徑18的圓
距離44
半徑28的圓
圓 相切 相切 半徑66
修剪
半徑16的圓
內接六邊形
弧 起點 終點 半徑10
五官  依自己調整
複製EP95 梅花梅花滿天下 愈冷它愈開花
群組  比例  複製調整



EP98 autocad大象(圓角)(圓)(弧)(分解)(複線ml)(複製陣列)(修剪)

矩形
@36,18
圓角10*2
分解
等分4
ml 1.5 置中 長度4
刪除點
修剪
鏡射tr
偏移2
邊長8cm四邊形 在相切點上
分解
刪除上方線段
左右線條偏移1
拉伸至偏移處
刪除偏移線條
下方圓角3*2
組成聚合線
往外偏移1

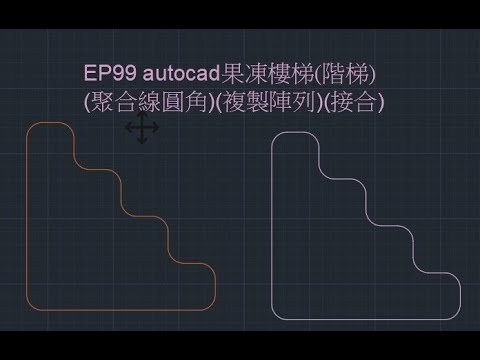

EP99 autocad果凍樓梯(階梯)(聚合線圓角)(複製陣列)(接合)

36 36  c的線
9*9的階梯
36/9=4
圓角>聚合線>半徑3



EP100 autocad 葫蘆(混成曲線)
矩形@6,18
圓角3
圓 9 18
中間砍一刀才能才能修剪



EP101 autocad儲存版本設定
右鍵>選項>開啟與儲存>選擇版本>確定
以後存檔就是存此版本

EP102 autocad-3D環轉
shift+滑鼠中鍵

EP103 autocad清除多餘圖檔
檔案>圖檔公用程式>清除>全選>清除

EP104 autocad重置設定為預設
windows>autocad>重置設定為預設

EP105 autocad 隱藏與開啟功能表列

EP106 autocad 畫一個長軸10短軸3的橢圓

EP107 autocad 建立獨立填充線並移動

EP108 autocad 選集循環

EP109 autocad 刪除指令

EP110 autocad 用聚合線畫一個角度30度的箭頭

EP111 autocad 平行線 圓角 藥丸形圖案

EP112 autocad 用圓角取代弧或是相切相切半徑

小圓半徑3 大圓半徑6
距離9
圓角半徑36
